DÂY CÁP ĐIỆN HẠ THẾ - CADIVI

HƯỚNG DẪN LỰA CHỌN DÂY & CÁP HẠ THẾ

DÂY & CÁP HẠ THẾ

A/ LỰA CHỌN DÂY & CÁP :

Khi chọn cáp, khách hàng cần xem xét những yếu tố sau:

- Dòng điện định mức

- Độ sụt áp

- Dòng điện ngắn mạch

- Cách lắp đặt

- Nhiệt độ môi trường hoặc nhiệt độ đất

Dòng điện định mức :

Dòng điện chạy trong ruột cáp thì sẽ sinh nhiệt làm cho cáp nóng lên. Khi nhiệt độ cáp vượt quá mức cho phép thì phải chọn cáp có tiết diện ruột dẫn lớn hơn.

Các bảng về dòng điện định mức và độ sụt áp sau đây dựa trên :

- Nhiệt độ làm việc cho phép tối đa của ruột dẫn.

- Nhiệt độ không khí

- Nhiệt độ đất

- Nhiệt trở suất của đất.

- Độ sâu lắp đặt (khi chôn cáp trong đất)

- Điều kiện lắp đặt

Độ sụt áp :

Một yếu tố quan trọng khác phải xem xét khi chọn cỡ cáp là độ sụt áp do tổn hao trên cáp.

Độ sụt áp phụ thuộc vào:

- Dòng điện tải

- Hệ số công suất

- Chiều dài cáp

- Điện trở cáp

- Điện kháng cáp

IEE 522-8 quy định độ sụt áp không được vượt quá 2.,5% điện áp danh định

Với mạch 1 pha 220V độ sụt áp cho phép 5.5V

Với mạch 3 pha 380V độ sụt áp cho phép 9.5V.

Khi sụt áp lớn hơn mức cho phép thì khách hàng phải chọn cáp có tiết diện ruột dẫn lớn hơn.

I/ CÁP ĐIỆN LỰC

I.1/ Cáp cách điện PVC

I.1.1/ Cáp trên không :

Thông số lắp đặt :

- Nhiệt độ không khí 300C

Nhiệt độ ruột dẫn tối đa khi cáp tải dòng điện định mức 700C

Dòng điện định mức và độ sụt áp của cáp ruột đồng CVV , cách điện PVC, vỏ PVC không giáp bảo vệ, lắp trên không.

Bảng 1:

I.1.2/  Cáp chôn trực tiếp trong đất : Thông số lắp đặt : Nhiệt trở suất của đất  :         1,2 0Cm/W Nhiệt độ đất                  :        150C Độ sâu chôn cáp           :        0,5m  Nhiệt độ làm việc tối đa của ruột dẫn là 700C Hệ số hiệu chỉnh Dòng điện định mức của cáp chôn trực tiếp trong đất phụ thuộc vào nhiệt độ đất và nhiệt trở suất của đất., hệ số ghép nhóm, hệ số điều chỉnh theo độ sâu đặt cáp…   Dòng điện định mức và độ sụt áp của cáp CVV/DTA , CVV/WA ruột đồng , cách điện PVC, vỏ PVC có giáp bảo vệ, chôn trong đất. Bảng 2: Tiết diện ruột dẫn Nominal area of conductor 1 lõi (Single core) 2 lõi Two core 3 và 4 lõi Three and four core 2 cáp đặt cách khoảng Two cables spaced 3 cáp tiếp xúc nhau theo hình 3 lá Trefoil touching Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre mm2 A mV A mV A mV A mV 1,5 33 32 29 25 32 29 27 25 2,5 44 20 38 15 41 17 35 15 4 59 11 53 9,5 55 11 47 9,5 6 75 9 66 6,4 69 7,4 59 6,4 10 101 4,8 86 3,8 92 4,4 78 3,8 16 128 3,2 110 2,4 119 2,8 101 2,4 25 168 1,9 142 1,5 158 1,7 132 1,5 35 201 1,4 170 1,1 190 1,3 159 1,1 50 238 0,97 203 0,82 225 0,94 188 0,82 70 292 0,67 248 0,58 277 0,66 233 0,57 95 349 0,50 297 0,44 332 0,49 279 0,42 120 396 0,42 337 0,36 377 0,40 317 0,35 150 443 0,36 376 0,31 422 0,34 355 0,29 185 497 0,31 423 0,27 478 0,29 401 0,25 240 571 0,26 485 0,23 561 0,24 462 0,21 300 640 0,23 542 0,20 616 0,21 517 0,18 400 708 0,22 600 0,19 693 0,19 580 0,17 500 780 0,20 660 0,18 - - - - 630 856 0,19 721 0,16 - - - - 800 895 0,18 756 0,16 - - - - 1000 939 0,18 797 0,15 - - - - I.1.3/ Cáp đi trong ống đơn tuyến chôn trong đất: Thông số lắp đặt Nhiệt trở suất của đất: 1,20Cm/W Nhiệt độ đất : 150C Độ sâu chôn cáp : 0,5m . Nhiệt độ làm việc tối đa của ruột dẫn là 700C Dòng điện định mức và độ sụt áp của cáp CVV/DTA , CVV/WA ruột đồng , cách điện PVC, vỏ PVC, có giáp bảo vệ, đi trong ống đơn tuyến chôn trong đất. Bảng 3: Tiết diện ruột dẫn Nominal area of conductor 1 lõi (Single core) 2 lõi Two core 3 và 4 lõi Three and four core 2 cáp : ống tiếp xúc nhau Two cables : ducts touching 3 cáp: ống xếp theo hình ba lá tiếp xúc nhau Three cables: ducts trefoil touching Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre Dòng điện định mức Current ratings Độ sụt áp Approximate volt drop per amp per metre mm2 A mV A mV A mV A mV 1,5 30 34 28 27 26 29 22 25 2,5 41 22 35 16 34 17 29 15 4 59 12 48 10.5 45 11 38 9,5 6 69 10 60 7.0 57 7,4 48 6,4 10 90 5.0 84 4.0 76 4,4 64 3,8 16 114 3.4 107 2.6 98 2,8 83 2,4 25 150 2.0 139 1.6 129 1,7 107 1,5 35 175 1.4 168 1.2 154 1,3 129 1,1 50 216 1,0 199 0,88 183 0,94 153 0,82 70 262 0,76 241 0,66 225 0,66 190 0,57 95 308 0,61 282 0,53 271 0,49 228 0,42 120 341 0,54 311 0,47 309 0,40 260 0,35 150 375 0,48 342 0,42 346 0,34 292 0,29 185 414 0,44 375 0,38 393 0,29 331 0,25 240 463 0,40 419 0,34 455 0,24 382 0,21 300 509 0,37 459 0,32 510 0,21 428 0,18 400 545 0,34 489 0,30 574 0,19 490 0,17 500 585 0,32 523 0,28 - - - - 630 632 0,30 563 0,26 - - - - 800 662 0,28 587 0,25 - - - - 1000 703 0,27 621 0,23 - - - -

I.2 Cáp điện lực cách điện XLPE:

I.2.1/ Cáp trên không:

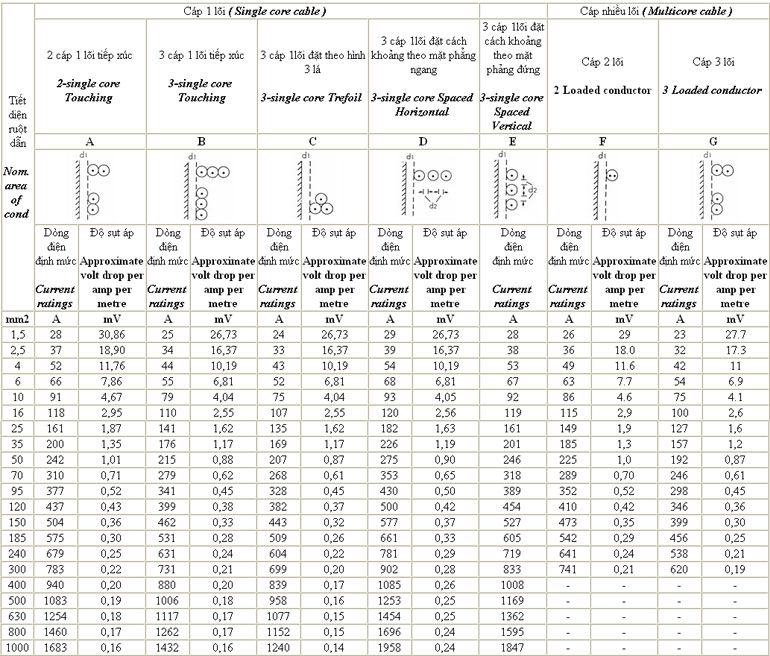

Dòng điện định mức và độ sụt áp của cáp CXVruột đồng, cách điện XLPE, vỏ PVC, không giáp bảo vệ, lắp trên không

Bảng 4:

Nhiệt độ không khí 300c (Ambient temperature 300C)
Nhiệt độ ruột dẫn tối đa 900c ( Maximum Conductor temperature 900C)

I.2.2/ Cáp chôn trong đất :

Dòng điện định mức và độ sụt áp của cáp CXV/DTA , CXV/WA ruột đồng, cách điện XLPE, vỏ PVC có giáp bảo vệ, chôn trong đất

Bảng 5

Tiết diện ruột dẫn Nom. area of cond.	Cáp 1 lõi , giáp sợi nhôm (Single core cable, Aluminium wire armoured )				Cáp nhiều lõi, giáp sợi thép ( Multicore cable, Steel wire armoured )
	2 cáp đặt tiếp xúc trong lưới điện xoay chiều 1 pha Two cables touching, single-phase (ac)		3 cáp tiếp xúc nhau theo hình 3 lá , 3 pha Three cables trefoil touching, 3-phase		Cáp 2 lõi , lưới điện xoay chiều 1 pha Two core cable , single-phase (ac)		Cáp 3 hay 4 lõi  Three or four core Cable
	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
16	142	2.9	135	2.57	140	2.90	115	2.60
25	185	1.88	172	1.55	180	1.90	150	1.60
35	226	1.27	208	1.17	215	1.30	180	1.20
50	275	0.99	235	0.86	255	1.00	215	0.87
70	340	0.70	290	0.61	315	0.70	265	0.61
95	405	0.53	345	0.46	380	0.52	315	0.45
120	460	0.43	390	0.37	430	0.42	360	0.36
150	510	0.37	435	0.32	480	0.35	405	0.30
185	580	0.31	490	0.27	540	0.29	460	0.25
240	670	0.26	560	0.23	630	0.24	530	0.21
300	750	0.24	630	0.21	700	0.21	590	0.19
400	830	0.21	700	0.19	-	-	-	-
500	910	0.20	770	0.18	-	-	-	-
630	1000	0.19	840	0.17	-	-	-	-
800	1117	0.18	931	0.16	-	-	-	-
1000	1254	0.17	1038	0.15	-	-	-	-

Thông số lắp đặt cơ sở
Nhiệt trở suất của đất : 1,2 0Cm/W
Nhiệt độ đất : 150C
Độ sâu chôn cáp : 0,5m
Nhiệt độ làm việc tối đa của ruột dẫn là 900C

I.2.3/ Cáp đi trong ống đơn tuyến chôn trong đất
Dòng điện định mức và độ sụt áp của cáp ruột đồng, cách điện XLPE, vỏ PVC có giáp bảo vệ, đi trong ống chôn trong đất

Bảng 6

Tiết diện ruột dẫn Nom. area of cond.	Cáp 1 lõi , giáp sợi nhôm (Single core cable, Aluminium wire armoured )				Cáp nhiều lõi, giáp sợi thép ( Multicore cable, Steel wire armoured )
	2 cáp : ống đặt tiếp xúc Two cables: ducts touching		3 cáp : ống đặt tiếp xúc theo hình 3 lá Three cables : ducts touching, trefoil		Cáp 2 lõi Two core cable		Cáp 3 hay 4 lõi Three or four core Cable
	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
16	140	3.0	130	2.70	115	2.90	94	2.60
25	180	2.0	170	1.80	145	1.90	125	1.60
35	215	1.4	205	1.25	175	1.30	150	1.20
50	255	1.10	235	0.93	210	1.00	175	0.87
70	310	0.80	280	0.70	260	0.70	215	0.61
95	365	0.65	330	0.56	310	0.52	260	0.45
120	410	0.55	370	0.48	355	0.42	300	0.36
150	445	0.50	405	0.43	400	0.35	335	0.30
185	485	0.45	440	0.39	455	0.29	380	0.25
240	550	0.40	500	0.35	520	0.24	440	0.21
300	610	0.37	550	0.32	590	0.21	495	0.19
400	640	0.35	580	0.30	-	-	-	-
500	690	0.33	620	0.28	-	-	-	-
630	750	0.30	670	0.26	-	-	-	-
800	828	0.28	735	0.24	-	-	-	-
1000	919	0.26	811	0.22	-	-	-	-

Thông số lắp đặt cơ sở :
Nhiệt trở suất của đất : 1,2 0Cm/W
Nhiệt độ đất : 150C
Nhiệt độ không khí : 250C
Độ sâu chôn cáp : 0,5m
Nhiệt độ làm việc tối đa của ruột dẫn là 900C

II.1/ Cách điện PVC:

Dòng điện định mức và độ sụt áp của cáp điện kế cách điện PVC, vỏ PVC- ký hiệu DKCVV

II.2/ CÁCH ĐIỆN XLPE :

Dòng điện định mức và độ sụt áp của cáp điện kế cách điện XLPE, vỏ PVC hoặc HDPE –ký hiệu DKCXV, DKCXE

III/ CÁP ĐIỀU KHIỂN :

III.1/ Cách điện PVC:
Dòng điện định mức và độ sụt áp của cáp điều khiển, cách điện PVC, vỏ PVC-ký hiệu DVV

Bảng 7

Cỡ cáp Conductor size	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre
mm2	A	mV
Cáp trên không ( nhiệt độ không khí là 300C, nhiệt độ ruột dẫn tối đa là 700C) In air ( ambient temperature 300C, maximum conductor temperature 700C)
1,5	18	25
2,5	25	15
4	33	9,5
6	42	6,4
10	58	3,8
16	77	2,4

III.2/ CÁCH ĐIỆN XLPE
Dòng điện định mức và độ sụt áp của cáp điều khiển, cách điện XLPE, vỏ PVC-ký hiệu DXV

Bảng 8

Cỡ cáp Conductor size	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre
mm2	A	mV
Cáp trên không ( nhiệt độ không khí là 300C, nhiệt độ ruột dẫn tối đa là 900C) In air ( ambient temperature 300C, maximum conductor temperature 900C)
1,5	22	27
2,5	31	17
4	42	10
6	54	6,8
10	74	4,1
16	99	2,6

IV/ CÁP MULTIPLEX :

Dòng điện định mức của cáp Multiplex, bọc PVC hoặc XLPE

Bảng 9

Cỡ cápConductor size	Duplex				Triplex				Quadruplex
	CV	AV	CX	AX	CV	AV	CX	AX	CV	AV	CX	AX
mm2	A	A	A	A	A	A	A	A	A	A	A	A
4	37	-	49	-	33	-	45	-	31	-	40	-
6	47	-	63	-	43	-	60	-	41	-	56	-
10	65	52	86	68	59	47	80	62	56	44	76	58
16	87	70	115	92	79	63	110	78	76	61	108	78
25	114	91	149	119	104	83	135	105	101	80	130	105
35	140	112	185	148	129	103	169	125	125	100	164	125
50	189	151	225	180	167	133	207	150	151	120	202	150
70	215	172	289	230	214	171	268	185	192	153	262	185

V/ DÂY ĐIỆN LỰC

Dòng điện định mức và độ sụt áp của dây điện lực, cách điện PVC hoặc XLPE

Bảng 10

Cỡ cápConductor size	Dây điện lực bọc  PVC Nonsheathed, PVC insulated Cable				Dây điện lực bọc XLPE Nonsheathed, XLPE insulated Cable
	CV		AV		CX		AX
	Dòng điện định mức  Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức  Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức  Current ratings	Độ sụt áp  Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
1,0	15	38	-	-	20	40	-	-
1,5	20	25	-	-	26	31	-	-
2,5	27	15	-	-	36	19	-	-
4	37	9,5	-	-	49	12	-	-
6	47	6,4	-	-	63	7,9	-	-
10	65	3,0	52	-	86	4,7	68	-
16	87	2,4	70	3,9	115	2,9	92	4,8
25	114	1,55	91	2,5	149	1,9	119	3,1
35	140	1,10	112	1,8	185	1,35	148	2,2
50	189	0,82	151	1,35	225	0,87	180	1,4
70	215	0,57	172	0,92	289	0,62	230	0,98
95	260	0,42	208	0,67	352	0,47	281	0,74
120	324	0,35	259	0,54	410	0,39	328	0,60
150	384	0,29	307	0,45	473	0,33	378	0,49
185	405	0,25	324	0,37	542	0,28	430	0,41
240	518	0,21	414	0,30	641	0,24	512	0,34
300	570	0,19	456	0,25	741	0,21	592	0,29
400	660	0,17	528	-	830	0,195	-	-
500	792	0,16	633	-	905	0,180	-	-
630	904	0,15	723	-	1019	0,170	-	-
800	1030	0,15	824	-	1202	-	-	-

Nhiệt độ không khí là 300C
Nhiệt độ ruột dẫn là 700C

VI/ DÂY ĐIỆN BỌC NHỰA PVC :

Dòng điện định mức của dây điện bọc nhựa PVC

Bảng 11

Dây đôi mềm, ruột đồng Flexible Copper conductor – PVC insulated wire				Dây đơn cứng, ruột đồng hoặc nhôm Solid Copper or Aluminium conductor – PVC insulated wire
Số lõi Num. of core	Tiết diện Nom. area of conductor	Dây đôi mềm dẹt, mềm xoắnVCmd , VCmx	Dây đôi mềm tròn, mềm ovan, mềm oval dẹt  VCmt , VCmo , VCmod	Tiết diện Nom. area of conductor	Đường kính sợi  Diameter of wire	VC Ruột đồng Copper conductor	VA Ruột nhôm Aluminiumconductor
	mm2	A	A	mm2	mm	A	A
2	0,5	5	7	1	1,13	17	-
2	0,75	7	10	1,13	1,20	19	-
2	1,0	10	11	1,5	1,4	23	-
2	1,25	12	13	2,0	1,6	27	-
2	1,5	14	15	2,5	1,8	30	23
2	2,0	16	17	3	2,0	35	26
2	2,5	18	20	4	2,25	42	32
2	3,5	-	24	5	2,60	48	36
2	4,0	-	27	6	2,78	51	39
2	5,5	-	32	7	3,0	57	43
2	6,0	-	36

VII/ DÂY ĐỒNG TRẦN XOẮN C, DÂY NHÔM TRẦN XOẮN A,AAC VÀ DÂY NHÔM LÕI THÉP As,ACSR

+ Dòng điện định mức của dây đồng trần xoắn C,dây nhôm trần xoắn A , AAC

Bảng 12

Tiết diện Nom. area of conductor	Dây đồng trần xoắn C Bare stranded copper conductor	Dây nhôm trần xoắn A ,AAC  Bare stranded aluminium conductor
	Dòng điện định mức Current ratings	Dòng điện định mức ở vùng ôn đới  Temperate Current ratings
mm2	A	A
4	50	-
6	70	-
10	95	-
14	120	-
16	130	105
25	180	135
35	220	170
38	230	182
50	270	215
60	305	225
70	340	265
80	377	276
95	415	320
100	450	340
120	485	375
125	500	390
150	570	440
185	640	500
240	760	590
300	880	680
325	943	710
400	1050	815
500	1254	980
630	1497	1170
800	1662	1330

+ Dòng điện định mức của dây nhôm lõi thép - Tiêu chuẩn BS 215

Bảng 13

Ký hiệuCode name	Mặt cắt danh định nhômNominal aluminium area	Nhôm AlStructure	Thép StStructure	Dòng điện định mứcCurrent ratings
	mm2/mm2	N0/mm	N0/mm	A
Mole	10,62 /1,77	6/1,5	1/1,50	67
Squirrel	20,94 /3,49	6/2,11	1/2,11	109
Gopher	26,24 /4,37	6/2,36	1/2,36	126
Weasel	31,61/5,27	6/2,59	1/2,59	134
Fox	36,66 /6,11	6/2,79	1/2,79	147
Ferret	42,41 /7,07	6/3,00	1/3,00	161
Rabbit	52,88 /8,81	6/3,35	1/3,35	185
Mink	63,18 /10,53	6/3,66	1/3,66	174
Skunk	63,48 /37,03	12/2,59	7/2,59	246
Beaver	74,82 /12,47	6/3,99	1/3,99	193
Horse	73,37 /42,80	12/2,79	7/2,79	268
Raccoon	79,20 /13,20	6/4,10	1/4,10	231
Otter	83,88 /13,98	6/4,22	1/4,22	240
Cat	95,40 /15,90	6/4,50	1/4,50	248
Hare	105,0 /17,50	6/4,72	1/4,72	273
Dog	105,0 /13,50	6/4,72	7/4,57	278
Hyena	105,8 /20,44	7/4,39	7/4,93	287
Leopard	131,3 /18,80	6/5,28	7/1,75	316
Coyote	132,1 /20,09	26/2,54	7/1,91	311
Cougar	130,3 /7,24	18/3,05	1/3,05	314
Tiger	131,1 /30,59	30/2,36	7/2,36	323
Wolf	158,0 /36,88	30/2,59	7/2,59	355
Dingo	158,7 /8,80	18/3,35	1/3,35	349
Lynx	183,4 /42,77	30/2,79	7/2,79	386
Caracal	184,3 /10,24	18/3,61	1/3,61	383
Jaguar	210,6 /11,69	18/3,86	1/3,86	415
Panther	212,0 /49,49	30/3,00	7/3,00	421
Lion	238,5 /55,65	30/3,18	7/3,18	448
Bear	264,0 /61,60	30/3,35	7/3,35	481
Batang	323,0 /15,52	18/4,78	7/1,68	510
Goat	324,3 /75,67	30/3,71	7/3,71	542
Sheep	374,1 /87,29	30/3,99	7/3,99	592
Antelope	373,1 /48,37	54/2,97	7/2,97	588
Bison	381,8 /49,49	54/3,00	7/3,00	595
Deer	429,3 /100,20	30/4,27	7/4,27	639
Zebra	428,9 /55,59	54/3,18	7/3,18	635
Elk	477,0 /111,30	30/4,50	7/4,50	679
Camel	475,2 /61,60	54/3,35	7/3,35	677
Moose	528,7 /68,53	54/3,53	7/3,53	763

+ Dòng điện định mức của dây nhôm lõi thép - Tiêu chuẩn GOCT 839- 89

Bảng 14

Mã hiệu dây dẫn Code designation	Dòng điện định mức Current ratings
AC-10	80
AC-16	105
AC-25	130
AC-35	175
AC-50	210
AC-70	265
AC-95	330
AC-120	380
AC-150	445
AC-185	510
AC-240	610
AC-300	690
AC-400	835

+ Dòng điện định mức của dây nhôm lõi thép - Tiêu chuẩn ASTM 232

Bảng 15

Ký hiệu  Code designation	Mặt cắt danh định Nominal area		Nhôm Al Structure	Thép St Structure	Dòng điện định mức Current rating
	mm2 /mm2		No/mm	No/mm	A
Turkey	13.30	/2.22	6/1.68	1/1.68	104
Swan	5.91	/0.99	6/1.12	1/1.12	139
Swanate	21.12	/3.02	7/1.96	1/1.96	139
Sparrow	33.59	/5.60	6/2.67	1/2.67	183
Sparate	33.54	/4.79	7/2.47	1/2.47	184
Robin	42.41	/7.07	6/3.00	1/3.00	210
Raven	53.52	/8.92	6/3.37	1/3.37	240
Quail	67.33	/11.22	6/3.78	1/3.78	275
Pigeon	85.12	/14.19	6/4.25	1/4.25	316
Penguin	107.22	/17.87	6/4.77	1/4.77	360
waxwing	134.98	/7.50	18/3.09	1/3.09	448
Partridge	134.87	/21.99	26/2.57	7/2.00	457
Ostrich	152.19	/24.71	26/2.73	7/2.12	492
Merlin	170.22	/9.46	18/3.47	1/3.47	518
Linnet	170.55	/27.83	26/2.89	7/2.25	528
Oriole	170.50	/39.78	30/2.69	7/2.69	534

Chickade	200.93	/11.16	18/3.77	1/3.77	575
Brant	201.56	/26.13	24/3.27	7/2.18	578
lbis	201.34	/32.73	26/3.14	7/2.44	586
Lark	200.90	/46.88	30/2.92	7/2.92	593
Pelican	242.31	/13.46	18/4.14	1/4.14	644
Flicker	241.58	/31.40	24/3.58	7/2.39	654
Hawk	241.65	/39.19	26/3.44	7/2.67	658
Hen	241.27	/56.30	30/3.20	7/3.20	665
Osprey	308.32	/15.69	18/4.67	1/4.47	708
Parackeet	282.31	/36.60	24/3.87	7/2.58	718
Dove	282.59	/45.92	26/3.72	7/2.89	725
Eagle	282.07	/65.82	30/3.46	7/3.46	732
Peacok	306.13	/39.78	24/4.03	7/2.69	757
Squab	305.83	/49.81	26/3.87	7/3.01	762
Woodduck	307.06	/71.65	30/3.61	7/3.61	769
Teal	307.06	/69.62	30/3.61	19/2.16	772
Kingbird	323.01	/17.95	18/4.78	1/4.78	778
Rook	323.07	/41.88	24/4.14	7/2.76	782
Grosbeak	321.84	/52.49	26/3.973	7/3.09	787
Scoter	322.56	/75.26	30/3.70	7/3.70	792
Egret	322.56	/73.54	30/3.70	19/2.22	797

Ký hiệu  Code designation	Mặt cắt danh định  Nominal area		Nhôm Al Structure	Thép    St  Structure	Dòng điện định mức Current rating
	mm2	/mm2	No/mm	A	mm2
Swift	323.02	/8.97	36/3.38	1/3.38	784
Flamingo	337.27	/43.72	24/4.23	7/2.82	805
Gannet	338.26	/54.90	26/4.07	7/3.16	809
Stilt	363.27	/46.88	24/4.39	7/2.92	845
Starling	361.93	/59.15	26/4.21	7/3.28	847
Redwing	362.06	/82.41	30/3.92	19/2.35	858
Tern	403.77	/27.83	45/3.38	7/2.25	875
Condor	402.33	/52.15	54/3.08	7/3.08	881
Cuckoo	402.33	/52.15	24/4.62	7/3.08	894
Drake	402.56	/65.44	26/4.44	7/3.45	903
Coot	401.86	/11.16	36/3.77	1/3.77	905
Mallard	403.84	/91.78	30/4.14	19/2.48	913
Ruddy	455.50	/31.67	45/3.59	7/2.40	918
Canary	456.28	/59.15	54/3.28	7/3.28	926
Rail	483.84	/33.54	45/3.70	7/2.47	953
Catbird	484.61	/13.46	36/4.14	1/4.14	972
Cardinal	484.53	/62.81	54/3.38	7/3.38	960

Ortan	523.87	/36.31	45/3.85	7/2.57	1015
Tanger	522.79	/14.52	36/4.30	1/4.30	1007
Curlew	525.50	/68.12	54/3.52	7/3.52	1010
Bluejay	565.49	/38.90	45/4.00	7/2.66	1051
Finch	565.03	/71.57	54/3.65	19/2.19	1060
Bunting	605.76	/41.88	45/4.14	7/2.76	1099
Grackle	602.79	/76.89	54/3.77	19/2.27	1108
Bittern	644.40	/44.66	45/4.27	7/2.85	1145
Pheasant	645.08	/82.69	54/3.90	19/2.354	1148
Dipper	684.24	/46.88	45/4.40	7/2.92	1188
Martin	748.14	/86.67	54/4.20	19/2.41	1198
Bobolink	725.27	/50.14	45/4.53	7/3.02	1227
Plover	726.92	/91.78	54/4.14	19/2.48	1237
Nuthatch	764.20	/52.83	45/4.65	7/3.10	1268
Parrot	766.06	/97.03	54/4.25	19/2.55	1278
Lapwing	804.15	/55.60	45/4.77	7/3.18	1310
Falcon	806.23	/102.43	54/4.36	19/2.62	1313
Chukar	903.18	/73.54	84/3.70	19/2.22	1434
Bluebird	1092.84	/88.84	84/4.07	19/2.44	1620
Kiwi	1099.76	/47.52	72/4.41	7/2.94	1634

B / HƯỚNG DẪN ĐẶT HÀNG CÁP HẠ THẾ
Khi đặt hàng xin quí khách vui lòng thông báo cho CADIVI những thông tin sau:
1. Tổng chiều dài và chiều dài 1 turê
2. Tầm điện áp
3. Số lõi
4. Cỡ ruột dẫn và ruột trung tính
5. Vật liệu ruột dẫn đồng, nhôm
6. Vật liệu cách điện
7. Độn sợi hay bọc lót
8. Giáp băng hay sợi, nhôm hay thép
9. Vật liệu vỏ
10. Tiêu chuẩn áp

Read more »
